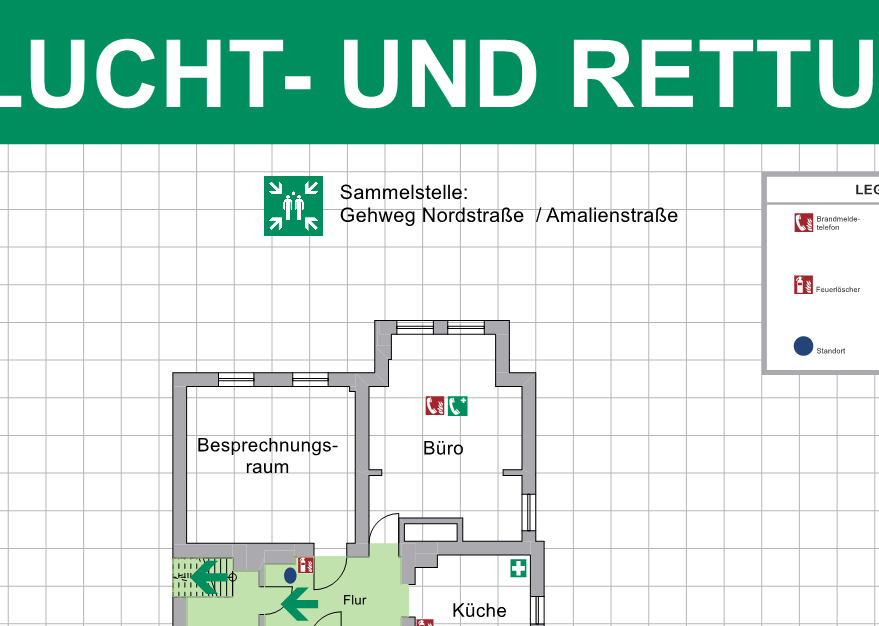

Flucht- und Rettungspläne nach DIN ISO 23601
Schnell orientieren, sicher evakuieren.
Wir erstellen normgerechte Flucht- und Rettungspläne für Ihre Gebäude – klar, gut lesbar und sofort einsatzbereit für Mitarbeitende, Besucher und Einsatzkräfte.
Warum erforderlich?
Arbeitsschutzrecht und Technische Regeln verlangen, dass Beschäftigte Fluchtwege und Notausgänge kennen und Erste-Hilfe/Brandbekämpfungsmittel finden. Ein Flucht- und Rettungsplan nach DIN ISO 23601 unterstützt genau das. Ergänzend berücksichtigen wir ASR A2.3 (Fluchtwege und Notausgänge, Flucht- und Rettungsplan) sowie ASR A1.3 / EN ISO 7010 (Sicherheitszeichen) für korrekte Symbole und Farben.
Unser Leistungsumfang:
- Vor-Ort-Begehung bzw. Aufmaß nach Plangrundlagen
- Ermittlung von Standorten für Aushänge (zugänglich, gut beleuchtet, nicht verdeckt)
- Erstellung der Grundrisse je Nutzungseinheit/Etage (maßstäblich, mit Nordpfeil)
- Eintragung von Fluchtwegen, Notausgängen, Sammelstellen, Erste-Hilfe-Einrichtungen, Wandhydranten, Feuerlöschern, Meldern, Telefonen u. a.
- Darstellung des standortbezogenen „Sie-befinden-sich-hier“
- Verhaltensregeln im Brand- und Notfall (Piktogramm gestützt, verständlich)
- Mehrsprachige Varianten (auf Wunsch)
- Druck & Verarbeitung: farbecht, wischfest; Alu-Rahmen/Acrylglas/Laminate nach Wahl
- Digitale Übergabe: PDF (druckfähig).
- Dokumentation: Planliste, Revisionsstand, Übergabeprotokoll
- Aktualisierungsservice bei Umbauten/Nutzungsänderungen

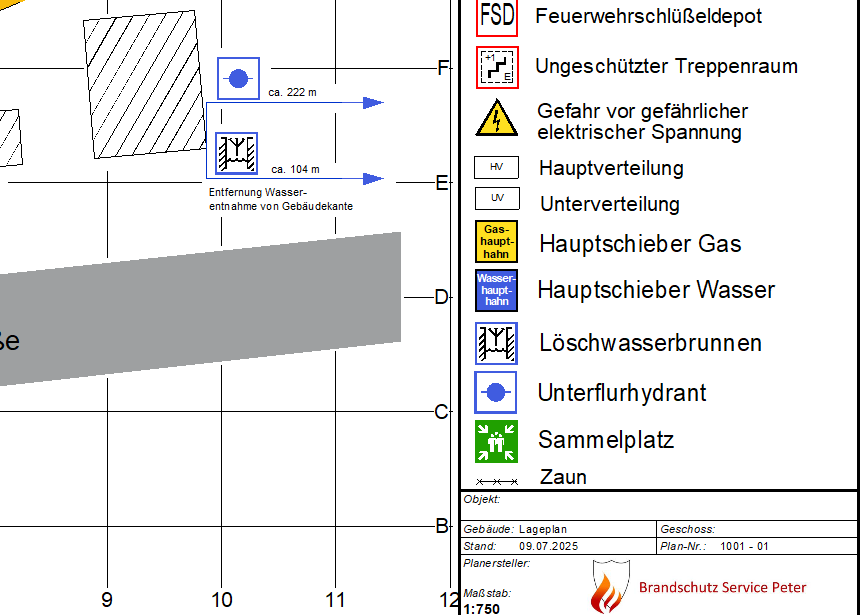

Feuerwehrpläne nach DIN 14095 inklusive individuellen Landkreisanforderungen
Schnelle Lageerkennung – sichere Entscheidungen.
Wir erstellen einsatznahe Feuerwehrpläne für bauliche Anlagen – normgerecht, klar strukturiert und vorab mit der zuständigen Feuerwehr abgestimmt.
Wofür braucht man Feuerwehrpläne?
Feuerwehrpläne sind objektspezifische Informationsunterlagen für Einsatzkräfte. Sie verkürzen die Zeit von Ankunft bis Angriffsbeginn und werden bei
z.B. Sonderbauten häufig durch Bauaufsicht oder Brandschutzdienststellen gefordert.
Unser Leistungsumfang:
- Abstimmung mit der Feuerwehr: Einholen und Umsetzen der Standortvorgaben/Merkblätter
- Begehung und Bestandsaufnahme inkl. Fotodokumentation
- Erstellung der Pläne (CAD): Lage-, Geschoss- und Detailpläne
- Eintragung aller relevanten Informationen:
- Zufahrten, Aufstell- und Anleiterflächen, Feuerwehrzufahrten
- Brand- und Rauchabschnitte, Flucht-/Rettungswege, Treppenräume/Sicherheitstreppenhäuser
- Feuerwehrtechnische Einrichtungen: BMZ/ÜE, FSD/FSE, Handfeuermelder, RWA/SHEV, Sprinkler, Wandhydranten, Löschmittel, Druckbelüftung, Not-/Hauptschalter, Gasabsperrungen
- Hydranten/Löschwasserversorgung, Gefahrenschwerpunkte (z. B. Batterieräume, PV-Abschaltung, Gefahrstofflager)
- Legende nach Norm, Maßstäbe, Nordpfeil, Revisionsstand
- Vorabstimmung & Freigabelauf mit Betreiber und Feuerwehr
- Übergabe: robuste Papiermappen (wisch-/wetterfest) + digitale Version (PDF); auf Wunsch Laminat/Aluverbund
- Revision/Update-Service bei baulichen oder anlagentechnischen Änderungen
- Feuerwehr-Laufkarten für Brandmeldeanlagen (normkonform, Errichter- und leitstellenkompatibel)
- Kennzeichnungen & Schilder (z. B. FSD/FSE, Aufstellflächen)
- Flucht- & Rettungspläne (DIN ISO 23601) und Brandschutzordnung (DIN 14096)
- Unterweisungen/Evakuierungsübungen für Beschäftigte
